Как выбрать коаксиальный кабель?

А еще коаксиальный кабель славится гибкостью, низким затуханием и широкой полосой пропускания. К тому же он устойчив к помехам, стабильно работает на дальних дистанциях — до 1000 метров. Эта статья — об особенностях, типах и характеристиках коаксиальных кабелей. Читайте, чтобы выбрать оптимальный вариант.

Особенности

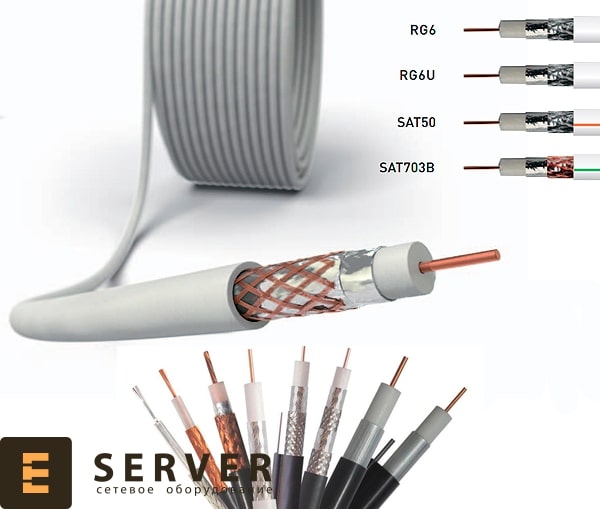

Каждый кабель коаксиальный состоит из:

1. Внутренней жилы — одного или нескольких скрученных проводников из алюминия, стали, меди или биметалла (омедненного алюминия).

2. Диэлектрика — находится между внешней оболочкой и проводником.

3. Экранирующего слоя — для защиты сигнала от потерь, наводок, для заземления. Делается из медной сетки и/или алюминиевой фольги. Слой может быть двойным с диэлектриком посередине. Также бывают модели, у которых экранирование является сплошным. В этих случаях оно сделано в виде металлической трубки или же луженой оплетки.

4. Наружной оболочки — делается из полиэтилена — для уличной прокладки, из ПВХ — для монтажа в помещении.

Интересно: коаксиальный кабель может быть дополнен проводником для электропитания.

Виды и технические параметры

Существует несколько типов коаксиалов, которые выделяет международная классификация. Они отличаются характеристиками и назначением.

Кабель RG6 — популярный вариант, который применяется для телевизионных линий. Модель используется на участках, где протяженность линии составляет максимум 200 метров. Для таких коаксиальных кабелей характерно волновое сопротивление в 75 Ом. Их центральная жила имеет диаметр в 1 миллиметр.

RG59 — тоже телевизионный кабель, однако он дешевле, чем предыдущий. Его технические характеристики такие же, как и у модели типа RG6. Исключение составляет центральная жила — она в два раза тоньше.

RG58 — специализированный кабель, предназначенный для электронной промышленности, компьютерных сетей. Еще его используют в системах управления. Его особенность — в сниженном до 50 Ом волновом сопротивлении. Диаметр жилы такого кабеля составляет 0,8 миллиметра. Отметим, что коаксиальный кабель 50 Ом бывает только внутренним: он не предназначен для уличной прокладки.

Комбинированный — тоже специальный кабель. Это телевизионный провод RG59, но с кабелем питания. Помните, мы о нем говорили выше. Такой провод подойдет для видеонаблюдения.

RG11 — кабель 75 Ом, предназначенный для наружной прокладки, монтажа в условиях повышенной влажности. Способен передавать сигнал на дистанцию до 600 метров.

RG8 — такой же внешний провод, как и предыдущий, но с пониженным до 50 Ом сопротивлением.

Что еще учитывать при покупке:

• Толщину центральной жилы: влияет на качество сигнала.

• Внешний диаметр кабеля: чем больше, тем выше прочность, но меньше гибкость.

• Допустимый радиус изгиба — пригодится при прокладке.

• Тип диэлектрического слоя — вспененный или монолитный. Первый вариант удобен, если провод будет прокладываться в месте с большим количеством углов. Второй же тип является более устойчивым к влаге.

Это были главные особенности коаксиальных кабелей — универсальных проводов с широчайшей сферой применения. Для выбора оптимального варианта необходимо учитывать назначение кабеля, а также условия его монтажа и использования. А если нужна помощь с выбором, обращайтесь в EServer (https://e-server.com.ua).
